Upsو اجزا آنرا بهتر بشناسید.

مقدمه :
بسیاری از کاربران که از وسایل الکترونیکی استفاده می کنند در هنگام قطع برق بسیار دچار مشکل و زیان می شوند یکی از راه های تامین برق در ساعاتی که برق شهر قطع می شود استفاده از ups است. Ups در آسانسور ، سرورها، وسایل الکترونیکی، شبکه و... بسیار پر کاربرد و ضروریست . برای آشنایی بیشتر با ups تیم الکترینو به شما پیشنهاد می کند تا انتهای مقاله را مطالعه کنید.

سر فصل های این مقاله: • مزایا و معایب ups

• • Upsچیست؟
• • اجزای تشکیل دهنده ups

  1. اینورتر
  2. یکسو ساز
  3. باتری
  4. سوئیچ

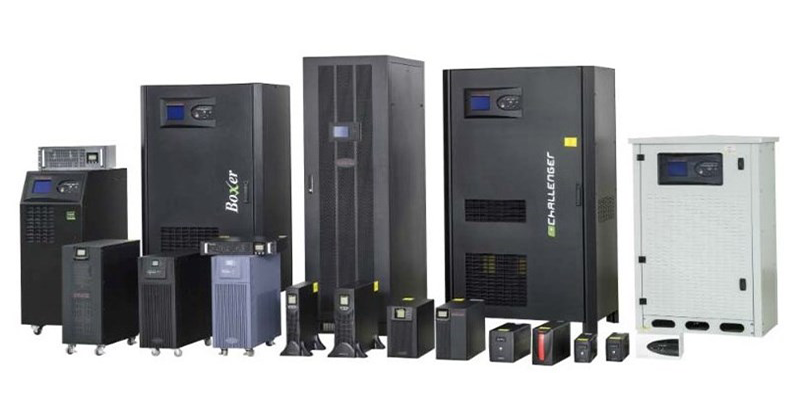

Upsچیست؟

Ups مخفف عبارت Uninterruptible Power Supply به معنی منبع ذخیره بدونه وقفه است. در واقع upsیک منبع و محافظ الکتریکی است که رابط بین برق شهر و مصرف کننده دیجیتال یا همان الکترونیکی است و عمدتا برای مصرف کننده هایی استفاده می شود که نباید به هیچ عنوان برق آنها قطع شود و در توان مختلفی تولید می شود.

اجزای تشکیل دهندهups
1. اینورتر
2. یکسو ساز
3. باتری
4. سوئیچ

اینورتر

اینورتر یک مدار مجتمع الکترونیکی است که برق باتری(DC) با فرکانس ثابت را به برق شهر (AC یا متناوب) با فرکانس 50 هرتز تبدیل می کند.

یکسوساز

یکسوساز، برق شهر(AC) را به برق باتری(DC) تبدیل می کند این کار برای شارژ باتری ها و آماده به کار بودن آنها اتفاق می افتد.

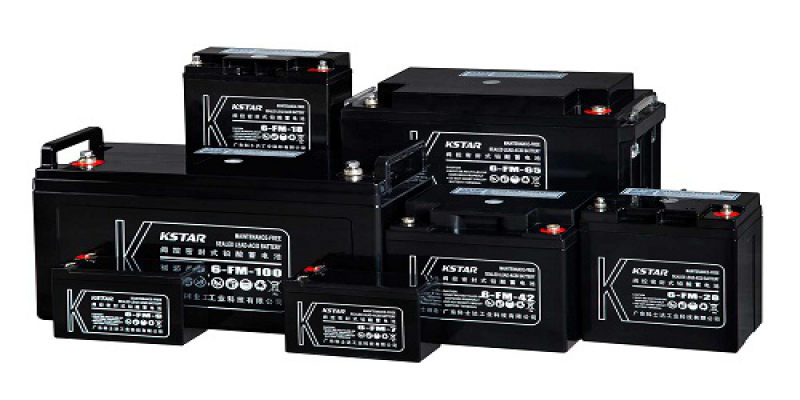

باتری

باتری برای تامین برق ورودی به اینورتر استفاده می شود که با توجه به ولتاژ و جریان درخواستی در ورودی اینورتر باتری ها در داخل رک به صورت سری (افزایش ولتاژ) و موازی (افزایش جریان) بسته می شوند.

سوئیچ

سوئیچ دو عملکرد دارد:
اول زمانی که برق شهر در ورودی ups است از برق شهر برای مصرف، مصرف کنندگان استفاده می کند و دوم زمانی که برق شهر قطع می شود روی باتری ها و اینورتر سوئیچ می کند و از برق باتری برای تامین برق مصرف کننده استفاده می کند.

مزایا و معایب ups

مزایا

1. در سریع ترین زمان برق مصرف کنندگان حساس را بعد از قطع برق شهر تامین می کند.
2. به صورت یک صافی یا محافظ عمل کرده و نوسانات برق را می گیرد و مانع از ضربه خوردن دستگاه های مصرف کننده می شود.

معایب

1. در برابر مصرف کننده اهمی (المنتی) بسیار حساس است و طول عمرش کم می شود.
2. زمان مشخصی برای تامین برق مصرف کننده دارد و به صورت دائم بعد از قطع برق شهر نمی توان از آن استفاده کرد.( زمان کار کرد ups توسط دو عامل توان باتری و حجم مصرف محاسبه می شود.)
3. باتری ها بعد از مدتی استفاده نیاز به تعویض دارند.
4. در مسیر خروجی از آن باید از فیوز های مناسبی استفاده شود که در صورت اتصال برق به ups ضربه نخورد.
